圆柱螺旋弹簧的结构形式

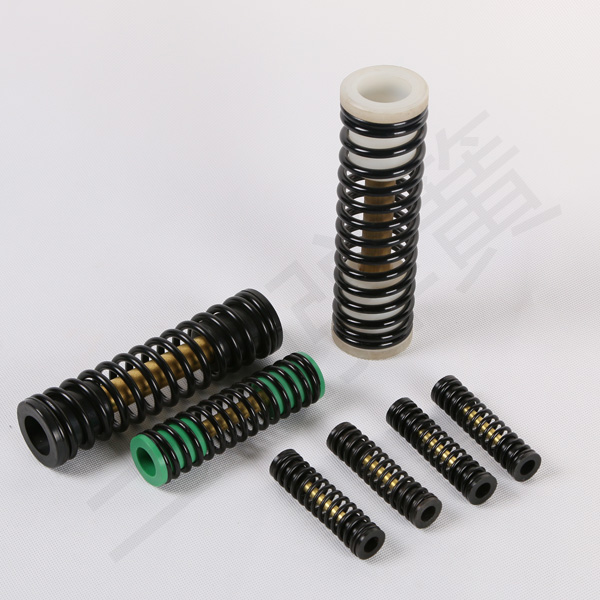

1. 圆柱螺旋压缩弹簧 　　

如下左图所示，弹簧的节距为p,在自由状态下，各圈之间应有适当的间距δ，以便弹簧受压时，有产生相应变形的可能。为了使弹簧在压缩后仍能保持一定的弹性，设计时还应考虑在最大载荷作用下，各圈之间仍需保留一定的间距δ1。δ1的大小一般推荐为:　δ1=0.1d≥0.2mm

式中d为弹簧丝的直径

    圆柱螺旋压缩弹簧的端面圈

弹簧的两个端面圈应与邻圈并紧(无间隙)，只起支承作用，不参与变形，故称为死圈。当弹簧的工作圈数n≤7时，弹簧每端的死圈约为0.75圈；n>7时，每端的死圈约为1～1.75圈。这种弹簧端部的结构有多种形式(上右图)最常用的有两个端面圈均与邻圈并紧且磨平的YI型(图a)、并紧不磨平的YIII型(图c)和加热卷绕时弹簧丝两端锻扁且与邻圈并紧(端面圈可磨平，也可不磨平)的YII型(图b) 三种。

   在重要的场合，应采用YI型，以保证两支承端面与弹簧的轴线垂直，从而使弹簧受压时不致歪斜。弹簧丝直径d≤0.5mm时，弹簧的两支承端面可不必磨平。d>0.5mm的弹簧，两支承端面则需磨平。磨平部分应不少于圆周长的3/4。端头厚度一般不小于d/8，端面粗糙度应低于。

    2．圆柱螺旋拉伸弹簧

圆柱螺旋拉伸弹簧空载时，各圈应相互并拢。另外，为了节省轴向工作空间，并保证弹簧在空载时各圈相互压紧，常在卷绕的过程中，同时使弹簧丝绕其本身的轴线产生扭转。这样制成的弹簧，各圈相互间即具有一定的压紧力，弹簧丝中也产生了一定的顶应力，故称为有预应力的拉伸弹簧。

   这种弹簧一定要在外加的拉力大于初拉力P0后，各圈才开始分离，故可较无预应力的拉伸弹簧节省轴向的工作空间。拉伸弹簧的端部制有挂钩，以便安装和加载。

   挂钩的形式如下右图所示。其中LI型和LII型制造方便，应用很广。但因在挂钩过渡处产生很大的弯曲应力，故只宜用于弹簧丝直径d≤l0mm的弹簧中。LVII、LVIII型挂钩不与弹簧丝联成一体，故无前述过渡处的缺点，而且这种挂钩可以转到任意方向，便于安装。在受力较大的场合，最好采用LVII型挂钩，但它的价格较贵。
